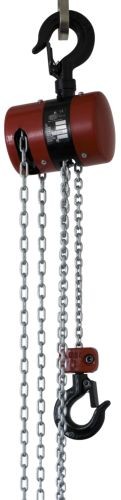

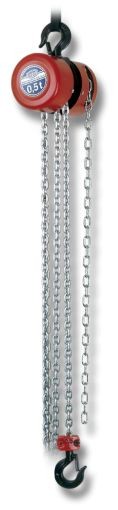

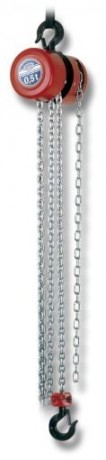

KLADKOSTROJ řetězový Z 100/0,5t 4m
Zdvih - 4m
Vlastnosti:
- robustní, odolná a účelná konstrukce s bezpečnostními prvky vyhovujícími Směrnici 2006/42/ES
- snadná obsluha
- minimální nároky na údržbu
- možná i varianta pro prostředí s nebezpečím výbuchu (označení NEXP)
- možnost osazení sběrnými koši pro břemenový řetěz
Použití:
- pro zvedání a spouštění břemen v místech, kde není jiný zdroj energie nebo je použití ručního pohonu ekonomicky výhodné
- záložní manipulační prostředek na pracovištích, kde je nutné zajistit možnost manipulace s břemeny i při výpadku el. proudu
- obslužné zdvihadlo pro montážní a údržbářské práce
- varianta NEXP - pro prostředí s nebezpečím výbuchu pro skupiny I M2; II 2G T5 - vyhovující směrnici Evropského parlamentu a Rady 94/9/ES
Nosnost: 0,5 t
Počet nosných pramenů: 1
Řetěz ruční: pr. 4 x 20 mm
Zvedací rychlost: 1,10 m/min
Rozměr "a": 165 mm
Rozměr "D" vnější pr. kladky: 115 mm
Rozměr "L": 250 mm
Výrobce: BRANO
Řetěz břemenový: pr.5 x 15 mm
Ovládací síla: 300 N
Hmotnost: 10 kg
Rozměr "d": 30 mm
Rozměr "e min": 18,5 mm
|
Typ |
Nosnost |
Počet |
Řetěz břemenový |
Řetěz ruční |
Ovládací |
Zvedací * |
Hlavní rozměry (mm) |
Hmotnost
| ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
0 |
0 |
0 |
0 |
0 | ||||||||
|
Z 100 |
0,25 |
1 |
0 |
0 |
270 |
2 |
120 |
30 |
80 |
18,5 |
255 |
4,4 |
|
Z 100 |
0,5 |
1 |
0 |
0 |
300 |
1,1 |
165 |
30 |
115 |
18,5 |
250 |
8,5 |
|
Z 100 |
1 |
1 |
0 |
0 |
350 |
0,7 |
180 |
36 |
136 |
23,5 |
330 |
14,1 |
|
Z 100 |
1,6 |
1 |
0 |
0 |
320 |
0,36 |
220 |
43 |
198 |
29,5 |
410 |
24 |
|
Z 100 |
3,2 |
1 |
0 |
0 |
400 |
0,29 |
254 |
50 |
220 |
35,5 |
510 |
37,4 |
|
Z 100 |
5 |
2 |
0 |
0 |
400 |
0,15 |
254 |
56 |
220 |
39,5 |
655 |
52,3 |
|
Z 100 |
7,5 |
2 |
0 |
0 |
480 |
0,15 |
254 |
56 |
220 |
43 |
875 |
70 |
|
10 |
3 |
0 |
0 |
400 |
0,1 |
254 |
63 |
220 |
47 |
1000 |
85 |
|
|
* vypočteno za předpokladu odvinutí 30 m ručního řetězu za minutu. |
|
|||||||||||
Obrázky u zboží mohou být v některých případech pouze ilustrativní a nemusí zcela přesně postihovat všechny detaily. Pokud budete mít specifický požadavek např. na barevnost, povrchovou úpravu apod., tento uvádějte vždy ve své objednávce
|
Technická specifikace a popis produktu je převzat od výrobce. Za případné chyby neneseme odpovědnost. Specifikace mohou být změněny bez předchozího upozornění. |
