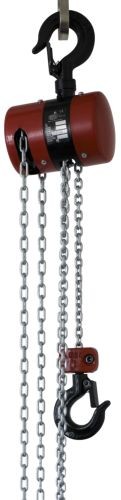

Kladkostroj řetězový Z 100/1,6t 6m
Zdvih - 6m
Použití:
Jako klasická stabilní ručně ovládaná zdvihadla ke zvedání a spouštění břemen
- zvlášť vhodná pro použití všude tam, kde není zdvihadlo intenzivně využíváno
- pro občasné použití
- v místech bez zdroje energie
- jako obslužné zdvihadlo pro montážní a údržbářské práce v technologických zařízeních všeho druhu
- možnost používání také v prostředí s nebezpečím výbuchu (označení NEXP)
Vlastnosti:
- jednoduchá lehká konstrukce, snadno přemístitelné
- snadná obsluha
- minimální nároky na údržbu
Kladkostroj Z100 se běžně vyrábí se základním zdvihem 3m. Možnost volby zdvihu od 3m do 12m
Nosnost: 1,6t
Počet nosných pramenů:1
Řetěz ruční: pr. 4 x 20mm
Zvedací rychlost: 0,36 m/min

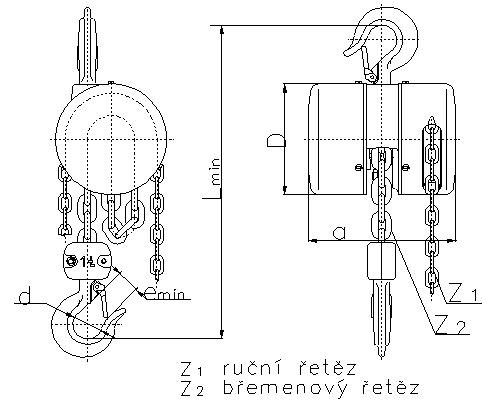

Rozměr "a": 220 mm
Rozměr "D" vnější pr. Kladky: 198 mm
Rozměr "L": 410mm
Výrobce: BRANO
Řetěz břemenový: pr. 9 x 27mm
Ovládací síla: 320 N
Hmotnost: 28 kg
Rozměr "d": 43mm
Rozměr "e min": 29,5mm
|
|
Nosnost |
Počet |
Řetěz břemenový |
Řetěz ruční |
Ovládací |
Zvedací * |
Hlavní rozměry (mm) |
Hmotnost
| ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
0 |
0 |
0 |
0 |
0 | |||||||
|
|
0,25 |
1 |
0 |
0 |
270 |
2 |
120 |
30 |
80 |
18,5 |
255 |
4,4 |
|
|
0,5 |
1 |
0 |
0 |
300 |
1,1 |
165 |
30 |
115 |
18,5 |
250 |
8,5 |
|
|
1 |
1 |
0 |
0 |
350 |
0,7 |
180 |
36 |
136 |
23,5 |
330 |
14,1 |
|
|
1,6 |
1 |
0 |
0 |
320 |
0,36 |
220 |
43 |
198 |
29,5 |
410 |
24 |
|
|
3,2 |
1 |
0 |
0 |
400 |
0,29 |
254 |
50 |
220 |
35,5 |
510 |
37,4 |
|
|
5 |
2 |
0 |
0 |
400 |
0,15 |
254 |
56 |
220 |
39,5 |
655 |
52,3 |
|
|
7,5 |
2 |
0 |
0 |
480 |
0,15 |
254 |
56 |
220 |
43 |
875 |
70 |
|
|
10 |
3 |
0 |
0 |
400 |
0,1 |
254 |
63 |
220 |
47 |
1000 |
85 |
|
* vypočteno za předpokladu odvinutí 30 m ručního řetězu za minutu. |
|
|||||||||||
Obrázky u zboží mohou být v některých případech pouze ilustrativní a nemusí zcela přesně postihovat všechny detaily. Pokud budete mít specifický požadavek např. na barevnost, povrchovou úpravu apod., tento uvádějte vždy ve své objednávce
|
Technická specifikace a popis produktu je převzat od výrobce. Za případné chyby neneseme odpovědnost. Specifikace mohou být změněny bez předchozího upozornění. |
