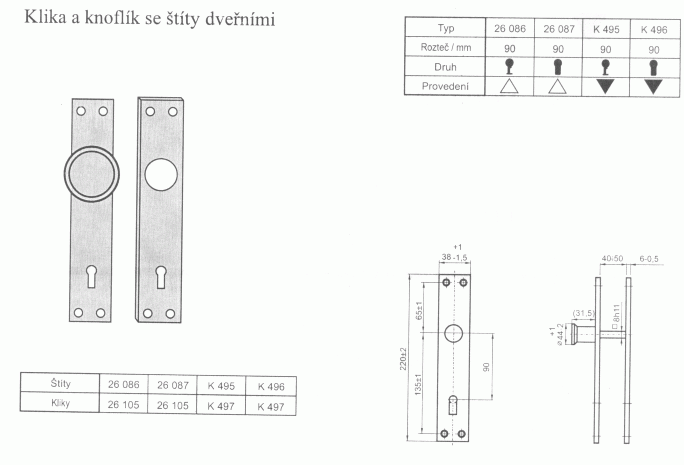

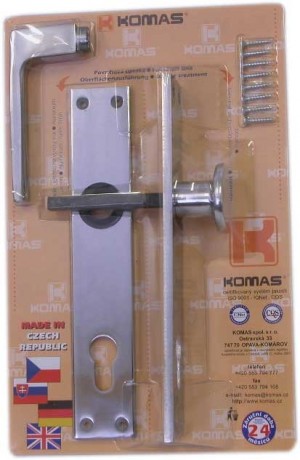

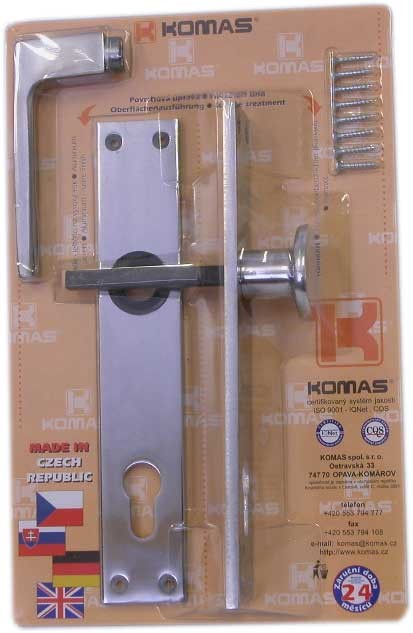

Klika se štítem 26104
Návod montáže
Čtyřhranný trn štítu dveřního s knoflíkem prostrčíme z vnější strany dveří ořechem zadlabaného zámku, současně štít dveřní s knoflíkem středíme na zamontovanou vložku v zámku. Polohu štítu ustavíme tak, aby byl rovnoběžný s hranou dveří. Středy otvorů pro vruty v štítu označíme na dveře vhodným nástrojem. V místě označení vyrazíme stopu důlčíkem a potom přišroubujeme štít vruty ø 3,5 mm se zapuštěnou hlavou. Z vnitřní strany dveří nasadíme štít dveřní na zamontovanou vložku v zámku. Polohu štítu ustavíme tak, aby byl rovnoběžný s hranou dveří, zároveň štít středíme nasazením příslušné kliky přes štít do ořechu zámku. Středy otvorů pro vruty v štítu označíme na dveře vhodným nástrojem. V místě označení vyrazíme stopu důlčíkem a potom přišroubujeme štít vruty ø 3,5 mm se zapuštěnou hlavou.
Pokyny pro ošetřování kování
Při čištění používejte pouze čistou a měkkou textílii. Zabraňte působení chemicky agresivních látek. Kování chraňte před veškerým mechanickým poškozením.
Klika dveřní koridorová slouží k otevírání a zavírání dveří opatřených z vnější strany štítem s knoflíkem. Klika dveřní koridorová sestává z 1 kliky s otvorem pro trn a stavěcím šroubem.
Aby klika dveřní koridorová spolehlivě sloužila, nutno dodržet následující montážní pokyny:
Na vyčnívající trn připevněného dveřního štítu s knoflíkem nasadíme kliku s otvorem, přitlačíme na doraz k připevněnému dveřnímu štítu a mírně dotáhneme stavěcí šroub za účelem označení stopy na trnu štítu s knoflíkem. Demontujeme kliku a v místě označení stopy na trnu štítu s knoflíkem buď vyvrtáme otvor o ø 3-4 mm do hloubky min. 1,5 mm nebo vyrazíme důlčíkem důlek o min.ø 1,5 mm a hloubky min. 1 mm nebo provedeme pilkou na železo zářez přes celou šířku trnu do hloubky min. 1 mm. Potom provedeme opětovnou montáž kliky do dveří – stavěcí šroub pevně dotáhneme optimální silou tak, aby nedošlo ke stržení závitu v klice nebo poškození drážky šroubu.
Pokyny pro ošetřování kování
Při čištění používejte pouze čistou a měkkou textílii. Zabraňte působení chemicky agresivních látek. Kování chraňte před veškerým mechanickým poškozením.
